자동기상시스템

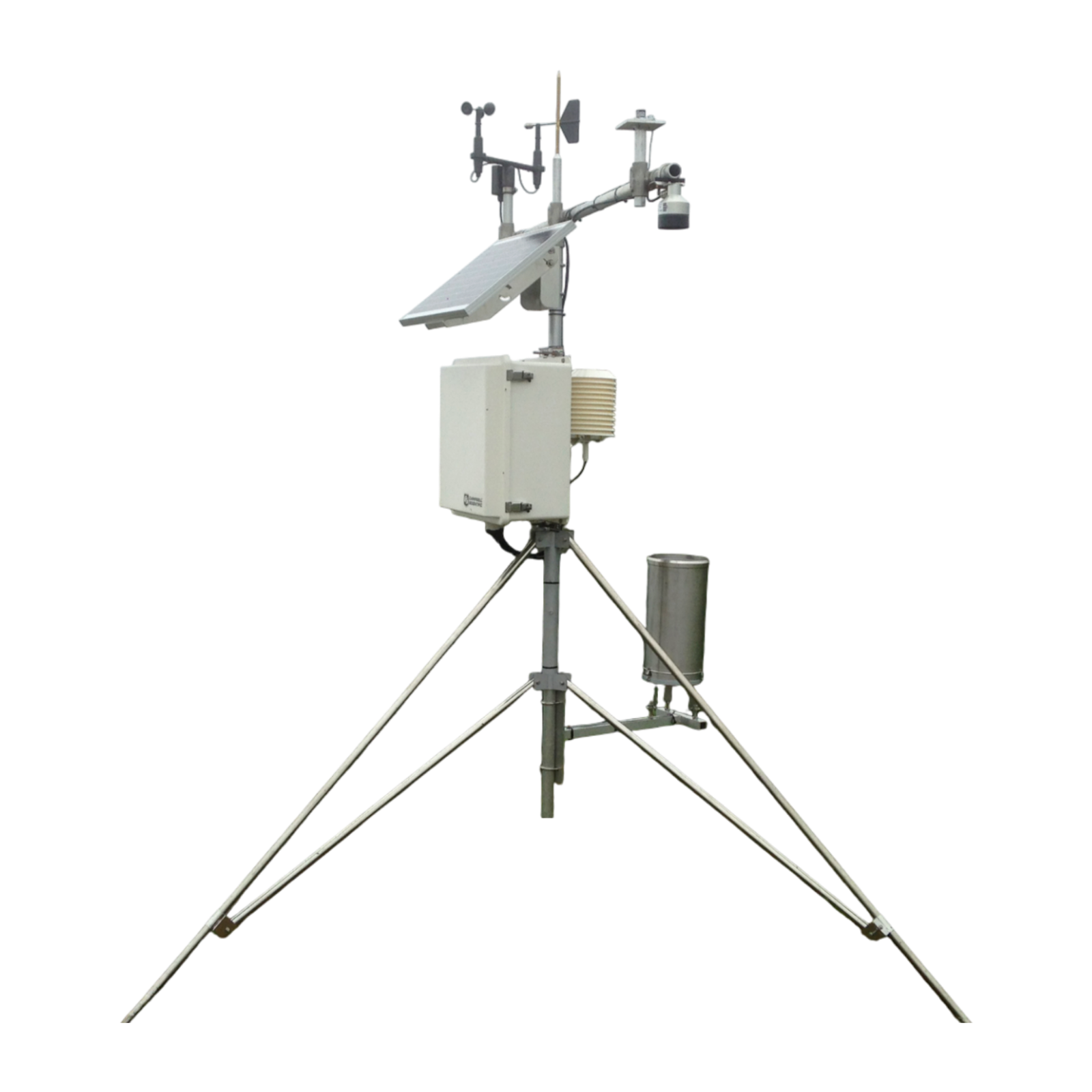

자동기상 관측장비 개요

· 자동기상관측시스템(AWS:Automatic Weather System)은 기상관측요소인 풍향, 풍속, 기온, 습도, 강우량, 기압 등을 측정하는 센서를 탑재하고 관측된 기상 정보를 데이터 로거 (Data Logger)에 저장하고 유/무선 네트워크를 통해 기상정보를 송신하는 자동화 시스템

기상관측의 목적

· 기상학적 목적 : 현재 관측된 기상자료를 가지고 과거의 자료와 비교 분석하여 앞으로 다가올 기상을 예측

· 농업적 목적 : 작물 생산량과 상품 가격을 높이는데 활용/농장 경영의 효율성을 향상시키는데 활용

기상관측의 요소

· 대기온도, 상대습도, 풍향, 풍속, 일사량, 일조시간, 강수량, 대기압력, 지중온도, 시정, 운량 등

기상관측 방법

· 과거에는 목측(사람의 눈으로 직접 관측)으로 관측을 하였으나 현재에는 기상관측요소들을 일정시간을 주기로 자동으로 관측해주는 자동기상 관측장비를 이용하여 관측을 합니다.

응용분야

· 일반기상, 도로기상, 농업기상, 항공기상, 해양기상, 산업기상, 특수기상 등

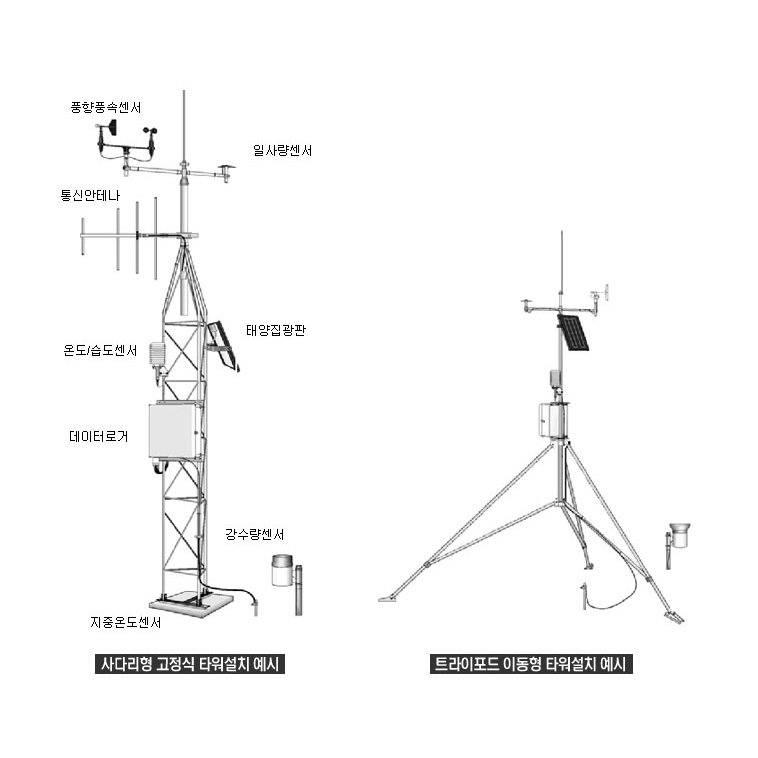

자동기상관측장비 기본 구성

측기부(센서)

대기온도, 상대습도, 풍향, 풍속, 일사량, 일조시간, 강수량, 대기압력, 지중온도, 시정 등의 기상 데이터를 측정합니다.

자료처리부(데이터로거)

측기에서 측정된 데이터를 연산 및 저장하는 일종의 소형 컴퓨터입니다.

통신부

자료처리부에 저장된 데이터를 자료수집 서버(PC)로 송수신하는 통신모뎀입니다.
현재 가장 기본적인 시리얼 RS232통신, 위성통신, 전용선통신, TCP/IP통신, 전화모뎀방식, CDMA, Bluetooth 방식 등 다양한 통신 인터페이스 사용이 가능합니다.

전원부

전원공급기, 배터리, 레귤레이터, 컨버터, 누전차단기 등으로 구성되며 도서 산간지역에서는 태양광 전원을 이용한 자가발전도 가능합니다.

표출부

자료처리부에 저장된 기상 데이터를 시각적으로 표출해주는 모니터 및 전광판 등입니다.

기상관측센서

센서 규격 이미지

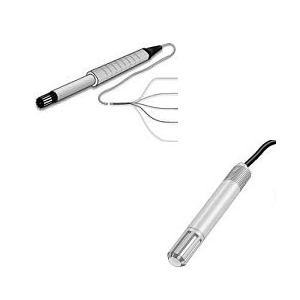

대기온도 측정범위 : -40 ~ 60℃
정확도 : ±0.2℃
센서출력 : 0 ~ 1VDC
상대습도 측정범위 : 0 ~ 100%
정확도 : ±2%
센서출력 : 0 ~ 1VDC

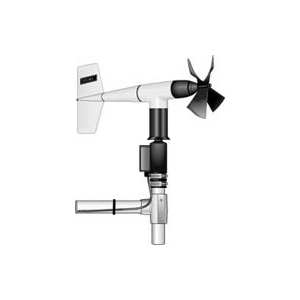

풍향 측정범위 : 0 ~ 355˚
기동풍속 : 1.1m/s
풍속 측정범위 : 0 ~ 70 m/s
기동풍속 : 1.0m/s

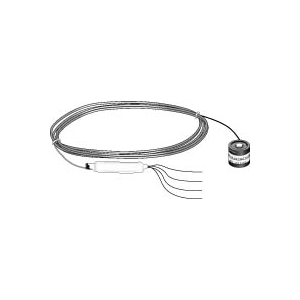

일사량 측정 파장범위 : 400 ~ 1,100nm
정확도 : ±5% 이하
센서출력 : 0.005㎶/Wm-2
일조시간 센서출력
1V (직달일사값이 120Wm-2 이상)
0V (직달일사값이 120Wm-2 미만)

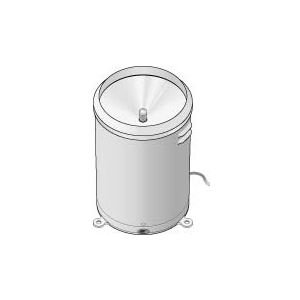

강수량 측정단위 : 0.5mm(펄스당)
수수구 직경 : 200mm
정확도 : ±1% @ 100mm/hr
센서출력 : 스위치 접점(펄스)

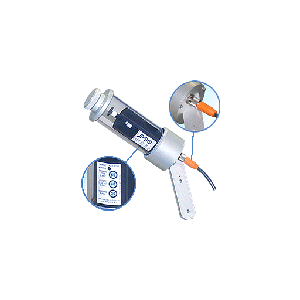

대기압력 측정범위 : 600 ~ 1060hpa
정확도 : ±0.5 mb (+20˚C)
센서출력 : 0 ~ 2.5VDC
지중온도 측정범위 : -30 ~ 50℃
정확도 : ±0.2 ~ 0.4℃
센서출력 : 0 ~ 2.5VDC
